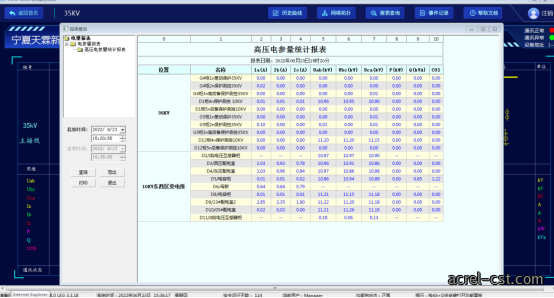

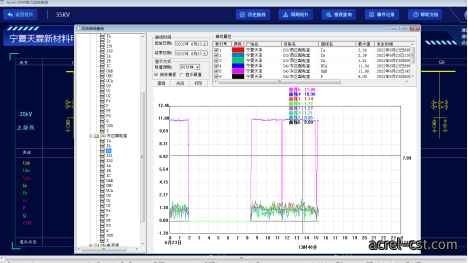

實時监測

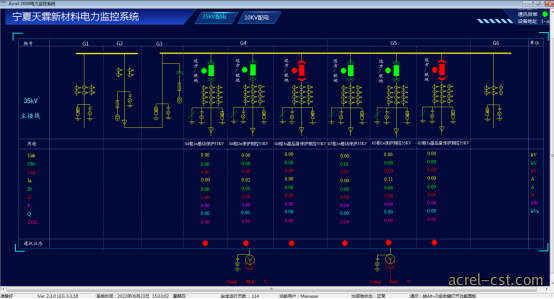

以配電一次圖的形(xing)式直觀顯(xian)示配電線路的運行状態，可以實時监測各回路電壓(ya)、電流(liu)、功率、功率因数(shu)等電參数信息，動態监(jian)視各(ge)配電回路断路器、隔离開(kai)關、地(di)刀等合、分闸状態。
本工程為宁夏天泽新材料科技有限公司35kV供配電工程，共有35kV总(zong)變電所一個，包括(kuo)35kV配電(dian)系統和总變(bian)10kV配電系統；东區(qu)配電室一個(ge)；西區配電(dian)室一個。本工(gong)程一期用電容量為10000kVA，采用單電源供電，供電電源暂由110kV新橋(qiao)變(bian)322橋鼎(ding)線(xian)T接引(yin)入；35kV電力電缆型(xing)號為3*（ZR-YJV62-26/35-1*400），引入35kV變電所35kV高壓進線柜。電源(yuan)由220kV小坝變35kV供電間隔(ge)T接引(yin)入。本工程35kV主變選用(yong)型號為SZ13-10000/35的三相雙繞組有载調壓電力變壓(ya)器，容量為10000kVA。本變電站35kV部分共設(she)KYN61-40.5型铠裝移開(kai)式高壓開關(guan)柜6面，接線方式為(wei)單母(mu)線接線方式，進、出線柜(gui)内断路器(qi)采用ZN85-40.5kV型固(gu)封極(ji)柱式真空断路器，柜體布置方式為單(dan)列布置。本變電站10kV部分共設(she)KYN28A-12型(xing)铠裝中置式高壓開關柜(gui)6面，接(jie)線方式為單母線分段接線方式，進、出線柜(gui)内断路器(qi)采用ZN63-12kV型固(gu)封極(ji)柱式真空断路器，柜體布置方式為單(dan)列布置。本項目东區配電(dian)室設(she)KYN28A-12型(xing)高(gao)壓開關柜9面，采(cai)用雙電源供(gong)電，主供電(dian)源由新建35kV變電站10kV出線柜“T”接引(yin)入，備用保安電源由110kV盛家墩變512新材線(xian)干線115#線杆“T”接引(yin)入，兩路電源(yuan)在高壓侧不設母聯。西(xi)區配電室設(she)KYN28A-12型(xing)高(gao)壓開關柜6面，采(cai)用雙電源供(gong)電，主供電(dian)源由新建35kV變電站10kV出線柜“T”接引(yin)入，備用保安電源由东區配(pei)電(dian)室2AH4高壓出線(xian)柜“T”接引入，兩路電源在高壓侧不設母聯。
項目範围

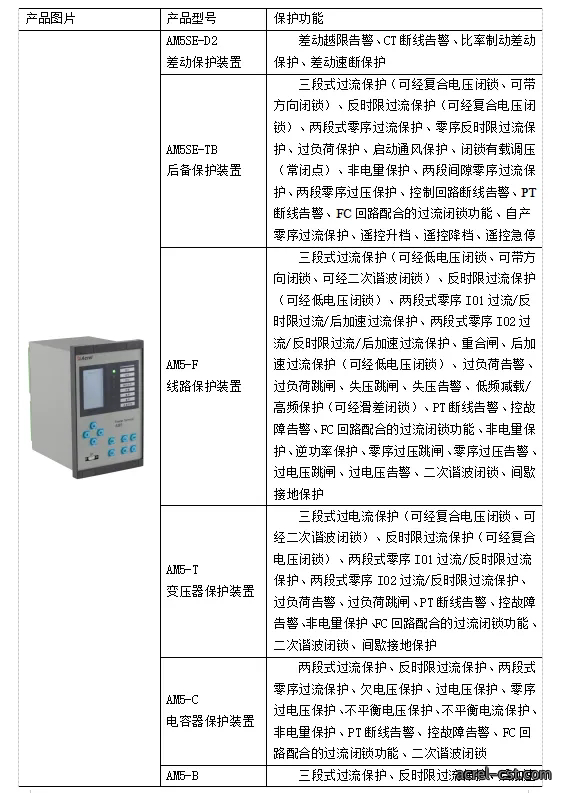

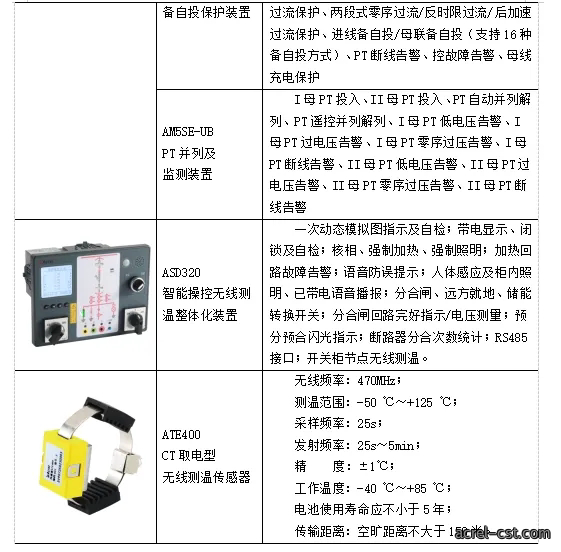

本次针對该35kV配電工程項目中不同保護對(dui)象配置不同微機保護裝(zhuang)置，35kV主變柜按主保護(hu)加后(hou)備保護配置：差動保護裝置AM5SE-D2、高后備保護裝置AM5SE-TB、高侧測控(kong)裝置AM5SE-K、低侧(ce)測控裝置AM5SE-K；35kV進線(xian)柜配置(zhi)AM5-F線路(lu)保護裝置；10kV電容(rong)补偿柜配置(zhi)AM5-C電容(rong)器保護裝置(zhi)；10kV變壓器出線(xian)柜配(pei)置AM5-T變壓器(qi)保護裝置；10kV分段柜（预留）配置AM5-B備自投(tou)保護裝置；10kV母線設備柜配(pei)置AM5SE-UB PT並列(lie)及监測裝置，10kV出線柜配置AM5-F線路(lu)保護裝置。针對各高壓開關柜配置智能操控无線測温整(zheng)體化裝置(zhi)ASD320，每(mei)面開(kai)關柜配置6點測温，其中,PT柜配置(zhi)電池型无(wu)線測温傳感器ATE200，其余高壓開關(guan)柜(gui)配置CT取電型无線測(ce)温傳感器ATE400。
