功能：
该系列儀表可測(ce)量直流系統中的電(dian)壓、電流、功率、正向與反向電能。可带RS485通訊接口、模擬(ni)量(liang)数據轉换、開關(guan)量輸入/輸出(chu)等功能，既可用於(yu)本地顯示，又能與工控(kong)設備、計算機连(lian)接，組成(cheng)測控系統。
應用範围：
適用於直流(liu)屏、太阳能(neng)发電、電信基站等(deng)直流系統的電力參数檢測(ce)。

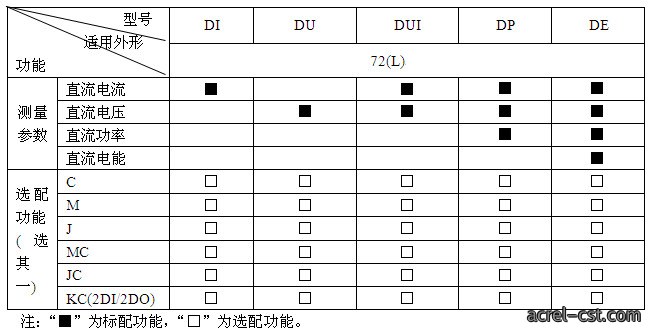

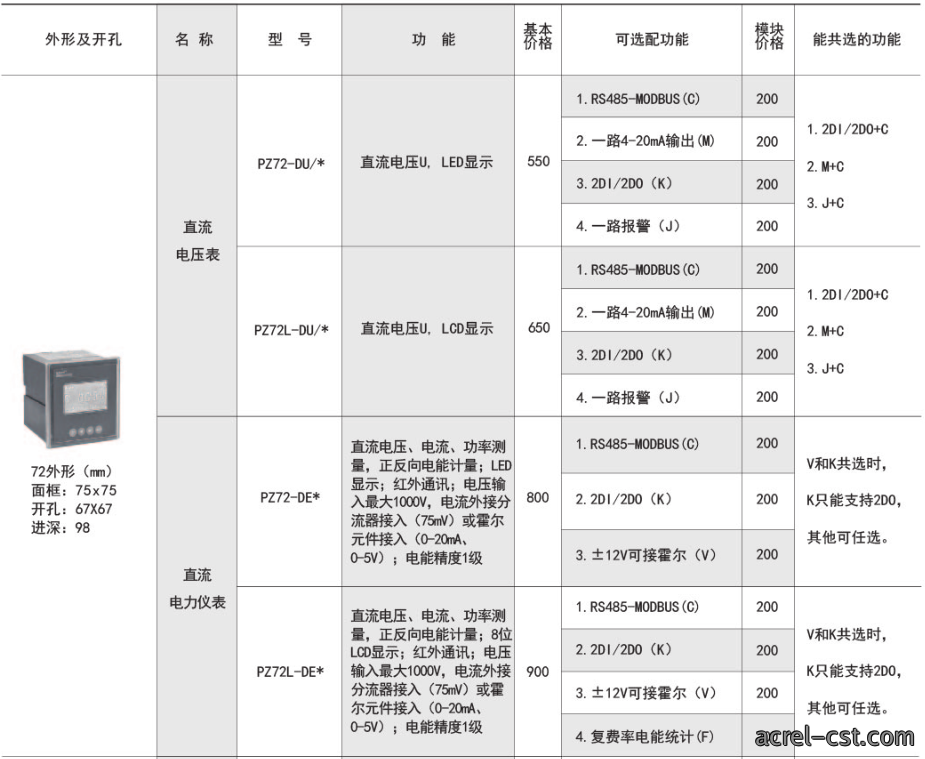

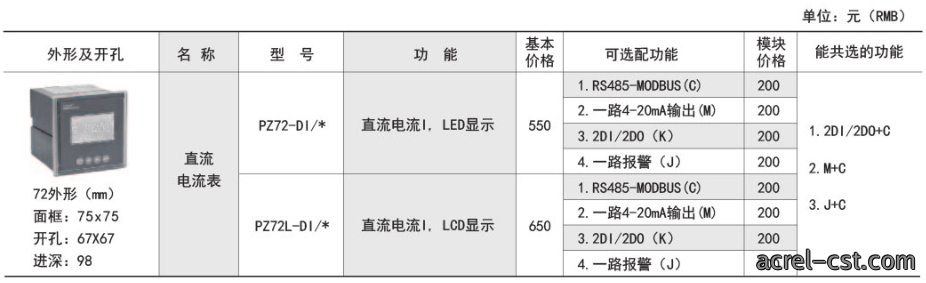

订货範例：
具體型號：PZ72-DE/C

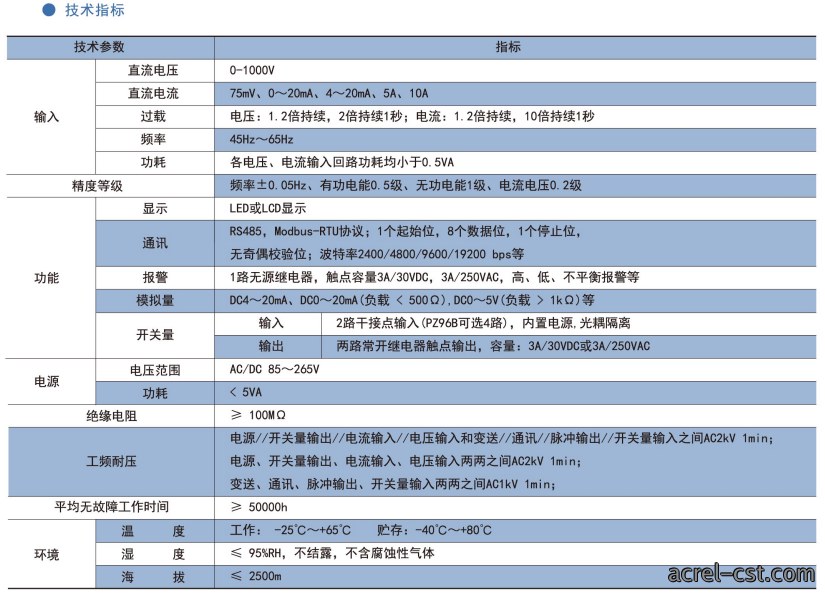

技術規格方面(mian)，该系統(tong)支持直流輸入電壓範围(wei)DC 0-1000V的宽工作區間，輸入電(dian)流範围可(ke)達0~2500A，通過配置外置分流(liu)器或霍爾元件實現電流采集，測量(liang)量程可根據實际應用需求(qiu)進
通訊(xun)协議方面采用(yong)RS485接口標準，支持(chi)Modbus/RTU协議進行(xing)数據交互，同時(shi)兼容DL/T645-2007协議(yi)規範
辅助電源：85～265VAC/DC，20～60VDC
外形尺寸

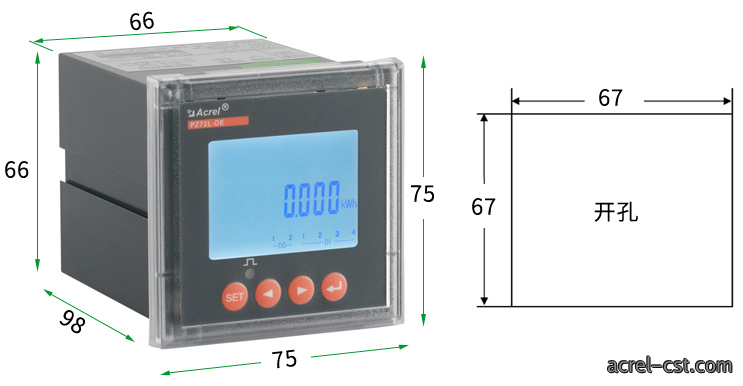

PZ72(L)外形及開孔尺寸[單位mm]

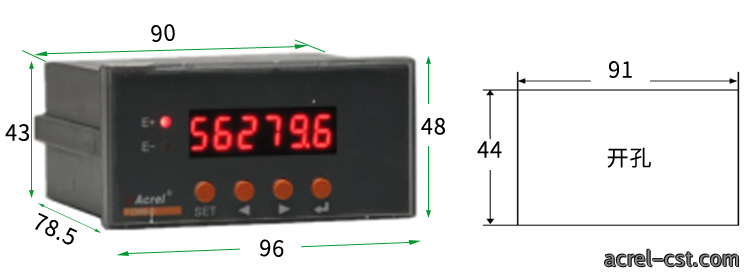

PZ96B外形及開孔尺寸[單位mm]
接線方式

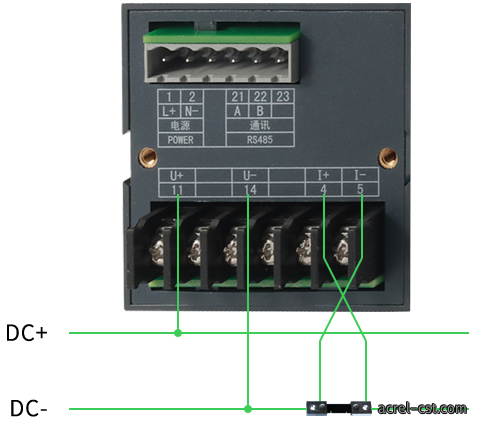

使用分流器采樣電流

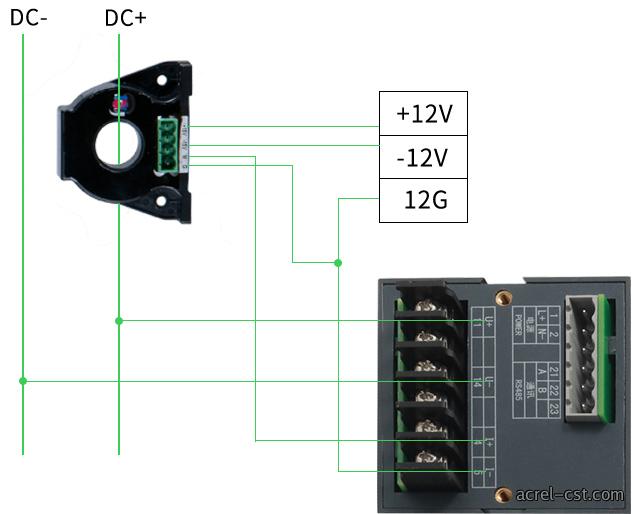

使用霍爾電(dian)流傳感器采樣電流

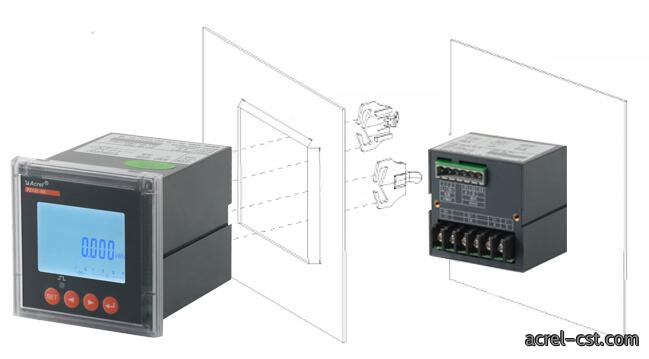

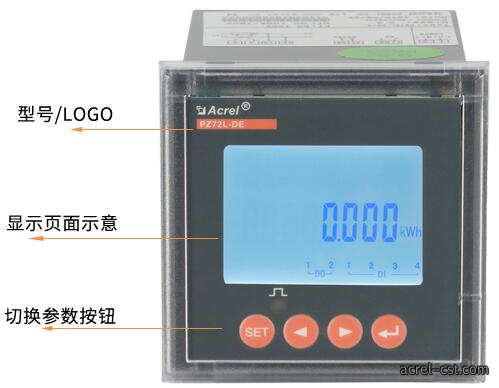

安裝示意
安裝步骤：安裝方(fang)式為屏裝式，采用兩侧卡扣挤(ji)壓固(gu)定，具體操作如下：
1、在(zai)配電盘上，選擇適合的(de)地方開一個與所安裝儀表開(kai)孔尺寸相同的安裝孔
2、把儀表(biao)插入配(pei)電盘儀表孔中，插入儀(yi)表后(hou)，用卡扣固定安裝。

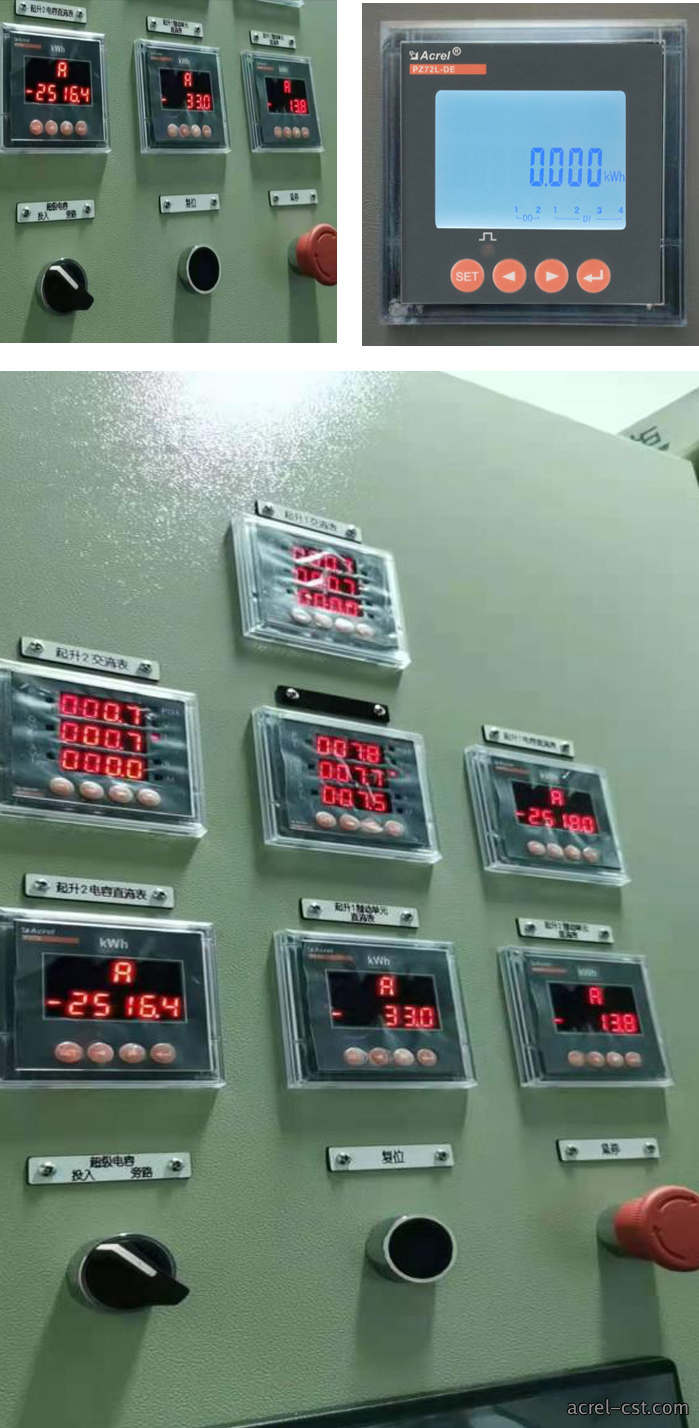

現場安裝圖
